Uned Trin Aer Ysbyty

Uned Trin Aer (AHU)yn elfen hanfodol o systemau gwresogi, awyru a thymheru (HVAC), sy'n gyfrifol am reoleiddio a chylchredeg aer. Defnyddir AHUs mewn amrywiol gymwysiadau, gan gynnwys adeiladau masnachol, cyfleusterau diwydiannol, ysbytai, a chanolfannau preswyl, i gynnal ansawdd aer dan do a chysur.

Oeri, cyfaint dŵr, ymwrthedd dŵr

Amodau oeri: Tymheredd bwlb sych aer fewnfa 27 gradd, tymheredd bwlb gwlyb 19.5 gradd, tymheredd dŵr mewnfa 7 gradd, tymheredd dŵr allfa 12 gradd

Ffactor cywiro cyflwr oeri

Ps:1. Mae'r ffactorau cywiro uchod yn cael eu pennu ar sail gwerthoedd cyfartalog gwahanol unedau. Ar gyfer unedau bach (05~15), lluoswch â 0.95; ar gyfer unedau mawr (50-200), lluoswch â 1.08.
2. Gwerthoedd bras yw'r ffactorau cywiro uchod ac maent ar gyfer cyfeirio yn unig.

Cywiro o dan wahanol gyflymder gwynt, tymheredd yr aer mewnfa, ac amodau tymheredd y dŵr:

Capasiti oeri gwirioneddol= Cynhwysedd oeri o Dabl 1 × K1 × K3
Llif dŵr gwirioneddol= Llif dŵr o Dabl 1 × K1 × K3
Gwrthiant dŵr gwirioneddol= Gwrthiant dŵr o Dabl 1 × K2 × K4

Enghraifft:Wrth ddewis cyflyrydd aer YG-20, cyflymder gwynt wyneb y coil oeri yw 2.5 m/s. Yn ôl Tabl 1, y gallu oeri yw 150.8 kW, llif y dŵr yw 26.21 m³/h, a gwrthiant dŵr yw 14.07 kPa. Darganfyddwch y cynhwysedd oeri gwirioneddol, llif dŵr, a gwrthiant dŵr pan fo tymheredd y bwlb sych aer fewnfa yn 27 gradd, mae tymheredd bwlb gwlyb yn 21 gradd, tymheredd dŵr y fewnfa yn 7 gradd, a thymheredd dŵr allfa yn 12 gradd.

Ateb:O Dabl K1, mae'r ffactor cywiro K1=1.14. O Dabl K2, mae'r ffactor cywiro K2=1.27.
Felly:

Capasiti oeri gwirioneddol (Q)= Cynhwysedd oeri cyflwr safonol × K1=150.8 × 1.14=171.91 kW

Llif dŵr gwirioneddol (V)= Cyflwr safonol llif dŵr × K1=26.21 × 1.14=29.88 m³/h

Gwrthiant dŵr gwirioneddol (P)= Cyflwr safonol ymwrthedd dŵr × K2=14.07 × 1.27=17.87 kPa

Gwresogi, cyfaint dŵr, ymwrthedd dŵr

Amodau gwresogi: tymheredd mewnfa aer 15 gradd, tymheredd mewnfa dŵr 60 gradd

Nodyn: 1. Cyfeirnod perfformiad yr uned ar gyflymder blaenwynt o 2.5m/s
2. Mae'r coil yn coil pwrpas deuol ar gyfer cymwysiadau poeth ac oer

• Mae'r ffrâm wedi'i diogelu gyda stribedi gwasgedd ar bob ochr, gan wahanu'r deunyddiau metel mewnol ac allanol yn llwyr, gan arwain at ddyluniad sy'n hollol rhydd o bontydd thermol. Mae'r dyluniad hwn wedi cael patent cenedlaethol.
• Mae'r Bearings ffan yn defnyddio Bearings peli manwl iro, ac mae'r cylch sêl allanol dwyn wedi'i wneud o rwber polyamid, sy'n gallu gwrthsefyll gwres ac sy'n gallu amsugno dirgryniadau a sŵn mecanyddol. Mae impelwyr y cefnogwyr aerdymheru yn y gyfres puro wedi'u gwneud o blatiau dur o ansawdd uchel, ac os oes angen, wedi'u ffurfweddu â llafnau crwm yn ôl, gan arwain at siapiau aerodynamig penodol ar gyfer effeithlonrwydd uwch a lefelau sŵn is.
• Mae'r coiliau'n defnyddio strwythur esgyll tiwb copr lle mae'r tiwbiau copr wedi'u bondio'n dynn â'r esgyll alwminiwm trwy ehangu mecanyddol neu hydrolig, gan sicrhau cyn lleied â phosibl o wrthwynebiad thermol cyswllt a pherfformiad trosglwyddo gwres gorau posibl.
• Mae'r badell ddraenio cyddwysiad wedi'i gwneud o blât dur o ansawdd uchel neu SUS304 (dur di-staen 304) fel opsiwn, wedi'i adeiladu â llenwad ewyn polywrethan haen ddeuol. Mae'r dyluniad llethrog yn hwyluso gwell draeniad cyddwysiad ac mae wedi cael patent cenedlaethol.
• Mae'r system yn cynnwys adrannau hidlo cychwynnol, canolig ac effeithlonrwydd uchel sydd â mesuryddion pwysau gwahaniaethol i fonitro ymwrthedd cychwynnol a therfynol yr hidlwyr, gan ddarparu data gwyddonol ar gyfer ailosod hidlwyr. Gellir ffurfweddu'r system gyda hidlwyr cynradd, canolig ac effeithlonrwydd uchel, yn ogystal â hidlwyr ffoto-hydroionization, electrostatig foltedd uchel, a hidlwyr puro electronig, yn unol â gofynion penodol.

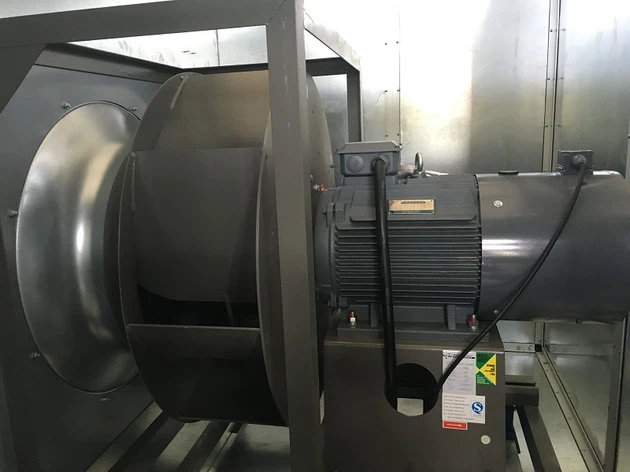

Chwythwr: Mae Bearings chwythwr yn defnyddio Bearings peli manwl iro, ac mae cylch sêl allanol y dwyn wedi'i wneud o rwber polyamid, sy'n gallu gwrthsefyll tymereddau uchel ac sy'n gallu amsugno dirgryniad a sŵn mecanwaith. Mae impeller y gefnogwr cyflyrydd aer cyfres puro wedi'i wneud o blât dur o ansawdd uchel (mae impeller â thuedd yn ôl wedi'i ffurfweddu yn ôl yr angen), sy'n fwy unol â siâp penodol aerodynameg, gydag effeithlonrwydd uchel a sŵn isel.

Oerach wyneb: Mabwysiadir y tiwb copr a'r strwythur taflen alwminiwm. Mae'r tiwb copr a'r daflen alwminiwm yn cael eu cyfuno'n dynn gan ehangiad mecanyddol neu bwysau dŵr, a'u profi gan bwysau aer 1.6Mpa i sicrhau'r gwrthiant thermol cyswllt lleiaf i gyflawni'r effaith trosglwyddo gwres gorau. Mae'r hambwrdd cyddwysiad wedi'i wneud o blât dur o ansawdd uchel neu SUS304, haen ddwbl wedi'i lenwi ag ewyn polywrethan, ac mae dyluniad y llethr yn fwy ffafriol i ollwng cyddwysiad, sydd wedi cael y patent cenedlaethol.



Hidlo: Mae gan adrannau hidlo effeithlonrwydd cynradd, canolig ac uchel fesuryddion pwysau gwahaniaethol i fonitro ymwrthedd cychwynnol a therfynol yr hidlydd, gan ddarparu sail wyddonol ar gyfer ailosod hidlydd. Gellir ffurfweddu hidlwyr effeithlonrwydd cynradd, canolig ac uchel, yn ogystal ag ïon ffotohydrogen, hidlwyr puro electrostatig ac electronig foltedd uchel yn unol â'r gofynion.
